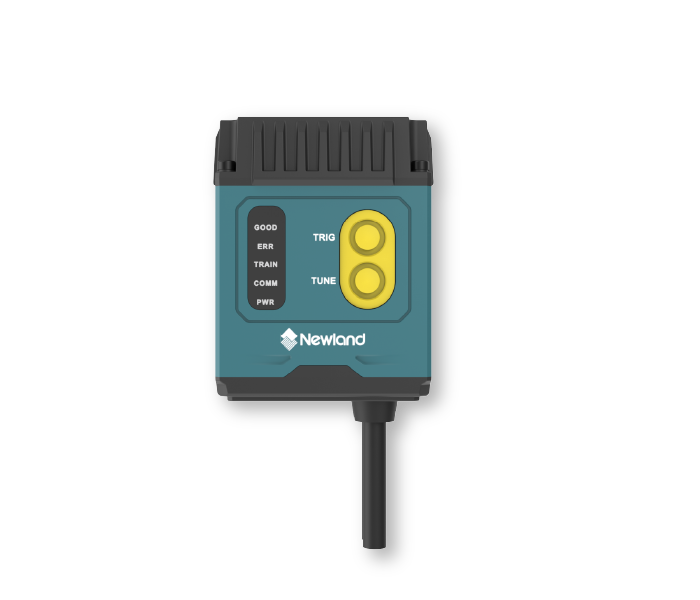

Soldier180 Escáneres Industriales

Especificaciones del producto
  • Capacidad de decodificación
    1D, 2D
  • Conectividad
    Corded
  • Dimensión
    45(W) ×59.2(D) ×25(H)mm
  • Peso
    185g
  • Sellado
    IP65
  • Interfaz
    RS-232, TCP/IP, UDP, FTP, Modbus, Ethernet/IP, Profinet, MELSEC/SLMP
Características
  • Código de barras 1D
    Código de barras 1D
  • Código de barras 2D
    Código de barras 2D
  • USB
    USB
  • RS232
    RS232
  • Ethernet
    Ethernet
  • IP65
    IP65
  • Características
  • Especificaciones
  • Descargas
  • Accesorios
Características
  • Nueva Generación de Plataforma de Procesador de IA

  • Integrado con algoritmos avanzados de IA y funcionalidad ISP, el NLS-Soldier180 ofrece un rendimiento excepcional en la lectura de códigos de barras en entornos industriales desafiantes, incluyendo fondos de bajo contraste, con múltiples códigos y desordenados, mejorando significativamente la precisión y estabilidad de la descodificación.

  • Tecnología Avanzada de Autofoco con Lente Líquida

  • Con tecnología avanzada de autofoco con lente líquida, el NLS-Soldier180 permite un control de enfoque rápido y preciso, ofreciendo una alta flexibilidad en la lectura.

  • Interfaz de Comunicación Rica

  • El NLS-Soldier180 integra interfaces RS-232 y Ethernet (compatible con Profinet, Ethernet/IP y ModbusTCP), e incluye dos puertos de E/S para entrada y salida.

  • Método de Configuración Rápido y Versátil

  • A través del software NSet, el escáner puede configurarse con una variedad de funciones, incluyendo agrupamiento de dispositivos, salida de múltiples códigos de barras, edición de scripts y más. Equipado con potentes capacidades de autoaprendizaje, el dispositivo permite una configuración de imagen y escaneo con un solo clic, simplificando enormemente la configuración del escáner.

  • Diseño Industrial de Estructura de Alta Protección

  • Con una protección clasificada IP65 y un diseño compacto, es adecuado para entornos industriales complejos y con limitaciones de espacio.

  • Múltiples Modelos para Diversos Escenarios

  • Los modelos Soldier 180N-P y Soldier 180S-P ofrecen diferentes opciones de ángulo, ambos equipados con iluminación directa y polarizada para una iluminación versátil. Compatibles con accesorios como lupa, difusor y reflector, están diseñados para satisfacer una amplia gama de necesidades de aplicación.

Especificaciones
Rendimiento de escaneo
tipo de dispositivo Soldier180W: mega-pixel
Sub model type:
Soldier180W-SP: long-distance type
Soldier180W-NP: standard type

Soldier180E: 2 mega-pixel
Sub model type:
Soldier180E-SP: long-distance type
Soldier180E-NP: standard type
sensor de imagen CMOS image sensor
píxeles Soldier180W: 1280 × 960 pixels

Soldier180E: 1600 × 1200 pixels
Sistema de codificació n 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93,
ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12

2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR
Focus Liquid lens

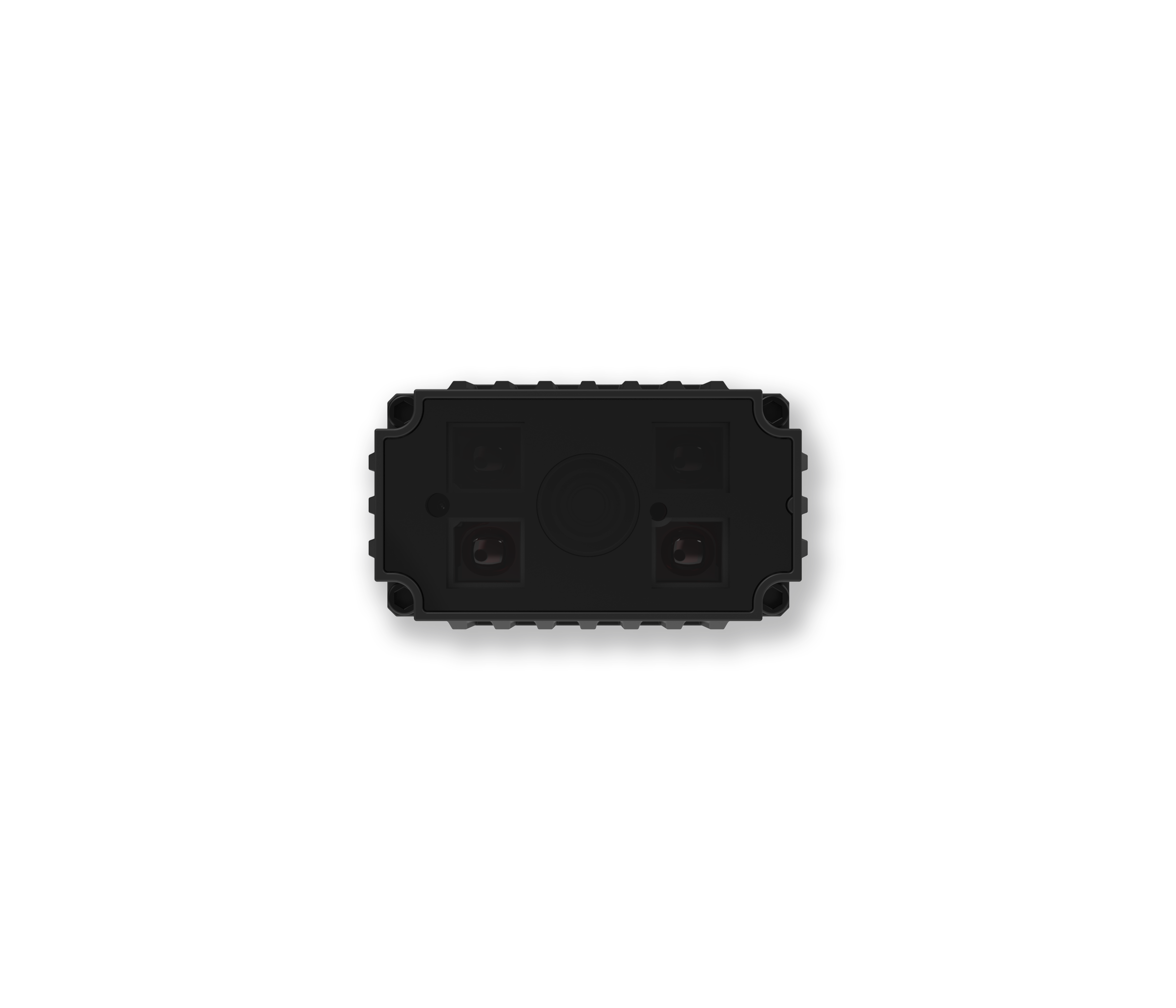

Iluminación Soldier180W/Soldier180E: 4 High-intensity red LEDs(Standard)

Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (Optional)
polarización Half polarized(standard)
distancia focal efectiva 13.7mm(Soldier180W-SP/Soldier180E-SP)

6.8mm(Soldier180W-NP/Soldier180E-NP)
Precisió n de lectura Soldier180W:
1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP)
2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP)

Soldier180E:
1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP)
2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP)
Á ngulo del campo de visió n Horizontal 15.2°(Soldier180W-SP/Soldier180E-SP)

Vertical 11.3°(Soldier180W-NP/Soldier180E-NP)
distancia de reconocimiento Soldier180W:
40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP)

Soldier180E:
40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP)
Tolerancia al movimiento 2m/s
Contraste de símbolos ≥25%
Pará metros mecá nicos/eléctricos
Interfaz de comunicación RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP
Corriente@24VDC Corriente de operació n 200mA (Má x)
Corriente de espera 70mA
Dimensió n (L×W×H) 45 × 59.2 × 25mm (Má x)
Peso 185g
indicación Buzzer,LED
entrada Minimum ON voltage:±5V;Maximum rated voltage:±30V;2 inputs
salida Maximum rated current:50mA per channel;Maximum voltage(OFF state):±30V;2 outputs
Pará metros ambientales
Temperatura de operación -20°C to 50°C (-4°F to 122°F)
Temperatura de almacenamiento -40°C to 70°C (-40°F to 158°F)
Humedad de operación 5% to 95% (Sin condesación)
ESD ± 16 KV (Descarga eléctrica por aire); ± 8 KV (Descarga eléctrica por contacto)
Nivel de protección IP65
accesorio
Cable:Ethernet cable,RS232+I/O cable
Adaptador:Input 100-240V,output DC 24V/1.5A
Otros:Fixed bracket, Diffuser(opcional), Reflector(opcional), Magnifier(opcional)
Rendimiento de escaneo
tipo de dispositivo
Soldier180W: mega-pixel
Sub model type:
Soldier180W-SP: long-distance type
Soldier180W-NP: standard type

Soldier180E: 2 mega-pixel
Sub model type:
Soldier180E-SP: long-distance type
Soldier180E-NP: standard type
sensor de imagen
CMOS image sensor
píxeles
Soldier180W: 1280 × 960 pixels

Soldier180E: 1600 × 1200 pixels
Sistema de codificació n
1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93,
ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12

2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR
Focus
Liquid lens
Iluminación
Soldier180W/Soldier180E: 4 High-intensity red LEDs(Standard)

Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (Optional)
polarización
Half polarized(standard)
distancia focal efectiva
13.7mm(Soldier180W-SP/Soldier180E-SP)

6.8mm(Soldier180W-NP/Soldier180E-NP)
Precisió n de lectura
Soldier180W:
1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP)
2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP)

Soldier180E:
1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP)
2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP)
Á ngulo del campo de visió n
Horizontal 15.2°(Soldier180W-SP/Soldier180E-SP)

Vertical 11.3°(Soldier180W-NP/Soldier180E-NP)
distancia de reconocimiento
Soldier180W:
40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP)

Soldier180E:
40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP)
Tolerancia al movimiento
2m/s
Contraste de símbolos
≥25%
Pará metros mecá nicos/eléctricos
Interfaz de comunicación
RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP
Corriente@24VDC
Corriente de operació n 200mA (Má x)
Corriente de espera 70mA
Dimensió n (L×W×H)
45 × 59.2 × 25mm (Má x)
Peso
185g
indicación
Buzzer,LED
entrada
Minimum ON voltage:±5V;Maximum rated voltage:±30V;2 inputs
salida
Maximum rated current:50mA per channel;Maximum voltage(OFF state):±30V;2 outputs
Pará metros ambientales
Temperatura de operación
-20°C to 50°C (-4°F to 122°F)
Temperatura de almacenamiento
-40°C to 70°C (-40°F to 158°F)
Humedad de operación
5% to 95% (Sin condesación)
ESD
± 16 KV (Descarga eléctrica por aire); ± 8 KV (Descarga eléctrica por contacto)
Nivel de protección
IP65
accesorio
Cable:Ethernet cable,RS232+I/O cable
Adaptador:Input 100-240V,output DC 24V/1.5A
Otros:Fixed bracket, Diffuser(opcional), Reflector(opcional), Magnifier(opcional)
