Newland의 6세대 UIMG® 기술을 탑재하여, 스캔 엔진은 낮은 대비, 라미네이트, 손상, 찢어짐, 휘어짐, 주름 등 품질이 낮은 바코드도 빠르고 손쉽게 디코딩할 수 있습니다.
최신 기술 트렌드에 발맞추어, NLS-CM30은 IIC 및 MIPI 인터페이스를 지원하여 최신 프로세서와의 간편한 통합을 가능하게 합니다.

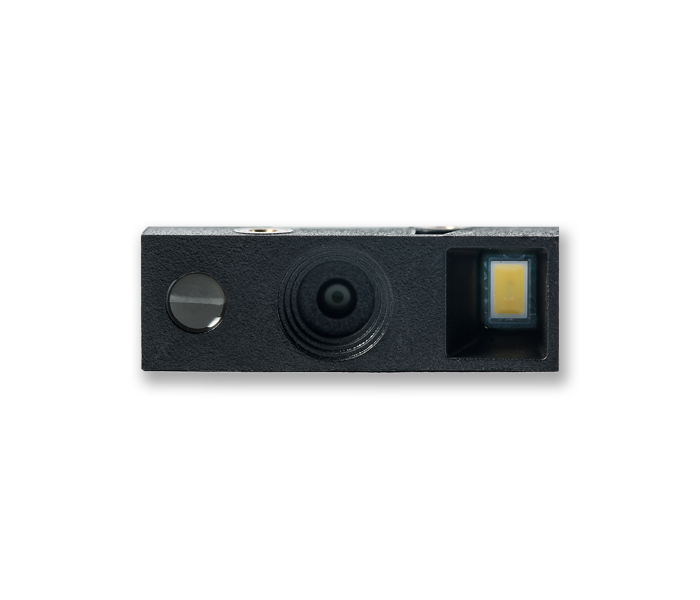

이미저 센서와 에이머를 완벽하게 결합하여 스캔 엔진은 극도로 소형·경량이며, 소형 장비에 쉽게 장착할 수 있습니다.
스캔 엔진에 적용된 첨단 기술로 소비 전력을 줄이고 수명을 연장합니다.
스캔특성
| 이미지 센서 | 1280 * 800 CMOS |
| 조명 | 3000K white LED | |
| 디코딩 | 2D PDF417, Micro PDF417, QR Code, Micro QR, Data Matrix, Aztec, Chinese Sensible Code, Maxicode, etc. 1D EAN-13, EAN-8, UPC-A, UPC-E, Code 128, Code 39, Codabar, UCC/EAN-128, RSS, ITF, ITF14, ITF6, ISSN, ISBN, Standard 25, Matrix 25, Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, GS1 Composite, etc. |
|
| 해상도 | 1D ≥3mil | |
| 판독거리 | EAN-13 55mm-610mm (13mil) PDF 417 110mm-230mm (6.7mil) Code 39 80mm-300mm (5mil) Data Matrix 90mm-280mm (10mil) QR Code 55mm-400mm (15mil) |
|
| 스캔각도 | Roll: 360°, Pitch: ± 50°, Skew: ± 50° | |
| 인쇄 명암대비 | 25% | |
| 화각 | 수평 42°, 수직 28° |
물리적특성
| 크기 | 23.2(W)×10.1(D)×7.0(H)mm (max.) |
| 중량 | 1.7g | |
| 통신 인터페이스 | IIC, MIPI | |
| 작업전압 | VIMG:3.3VDC±5% VLED: 3.3VDC±5% |
|
| 전류 | 작동 전류: 292mA (전형값), 706mA (최대) 아이들: 2.5mA |
환경적 특성
| 작동온도 | -20°C ~ 55°C (-4°F ~ 131°F) |
| 저장온도 | -40°C to 70°C (-40°F to 158°F) | |
| 작동습도 | 5% to 95% (무응결) | |
| 환경 라이트 | 0~100,000lux (자연광) |
액세서리 | 케이블 | NLS-EVK를 호스트 장치에 연결하는 데 사용되는 선택 사양 25-PIN FPC 케이블. |
국제 인증 | FCC Part 15 Class B, CE EMC Class B, RoHS |
