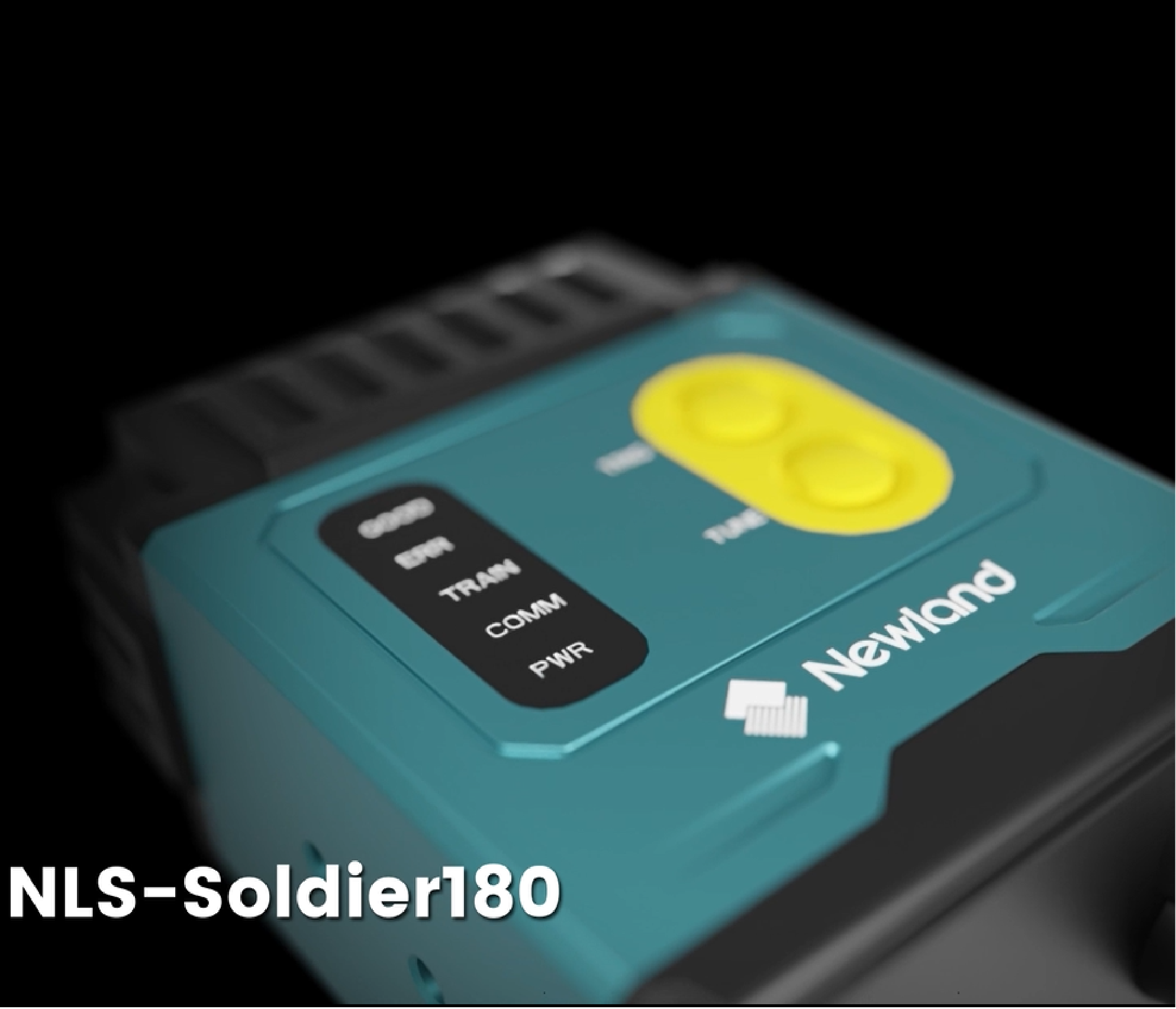

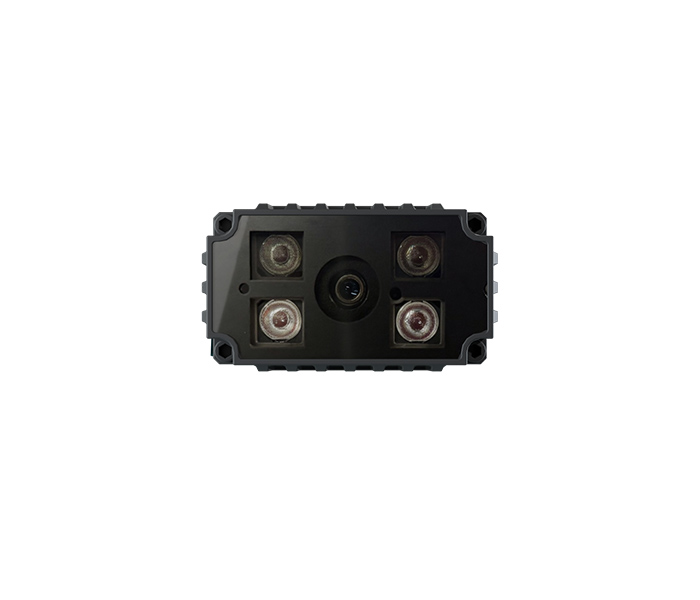

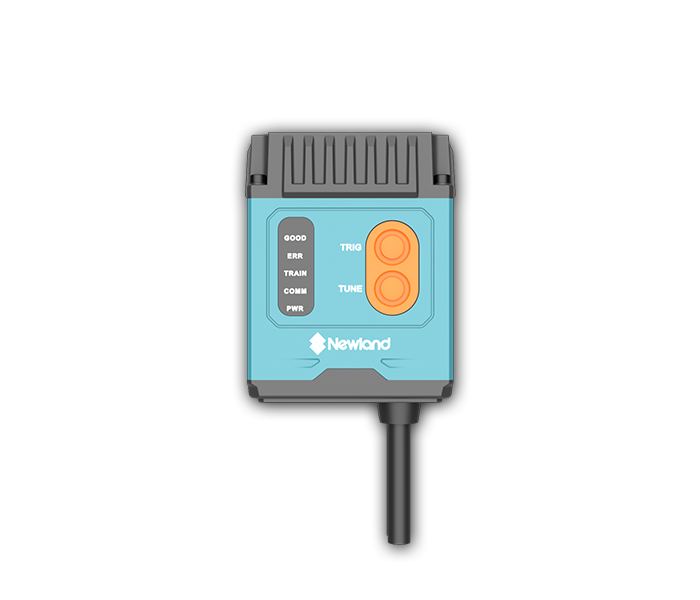

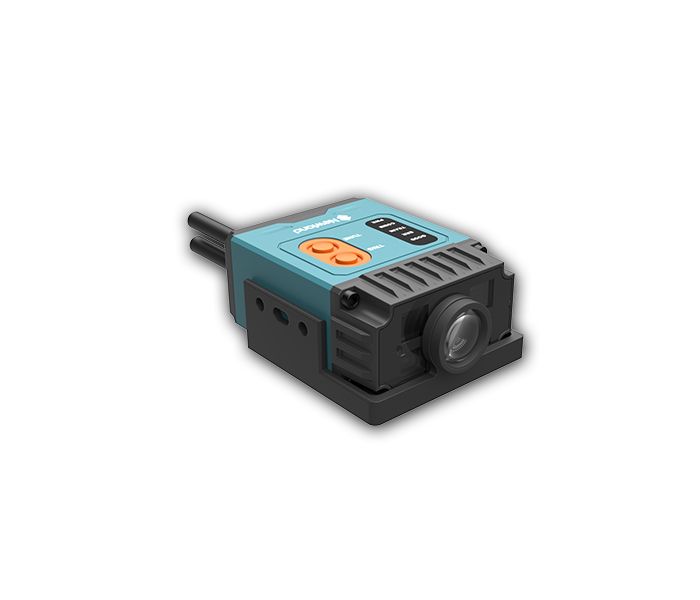

Soldier180 製造業向けスキャナ
製品仕様
  • デコード能力
  • 接続性
  • 寸法
  • 重量
  • シーリング
  • インターフェース
特徴
  • 2D
    2D
  • RS232
    RS232
  • USB
    USB
  • IP65
    IP65
  • 1.5m
    1.5m
  • 特徴
  • 仕様
  • ダウンロード
  • 付属品
特徴
  • スマートな光源切り替えと豊富な機能構成

  • スマートな光源切り替え機能を搭載しており、解読結果に基づいて光源タイプを自動的に調整することができます。また、ソフトウェアNSetを使用して、スキャナの機能を多様に設定できます。

  • 保護性の高い工業用構造

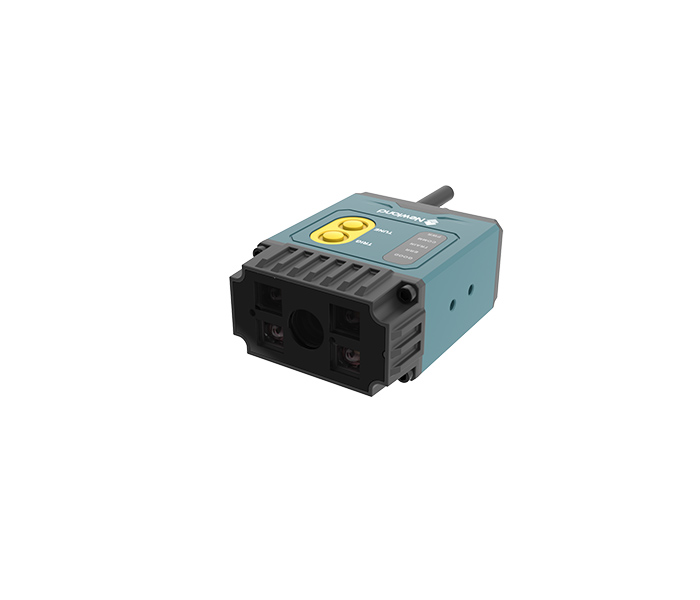

  • この固定式バーコードスキャナ Soldier180 は小型ですが、非常に強力な機能を備えています。保護等級IP64に準拠で、さまざまな複雑な環境や比較的に狭い工業環境に適しています。

  • 優れたDPMデコード性能

  • このスキャナは1280×960万画素のイメージセンサーを採用しており、より高精度なバーコードの解読が可能です。また、Newlandの最新世代の産業用解読アルゴリズムを採用しており、DPMバーコードなどに対して優れた解読能力を提供します。

  • 先進的な液体自動フォーカス技術

  • 液体レンズの自動焦点を通じて、Soldier180は迅速かつ効果的な焦点制御を実現し、高い融通性を備えています。

  • 多様なモデルが各種アプリケーションシーンに対応

  • N、Sなどの距離と角度のバージョン、および偏光バージョンの機器を提供しており、さまざまなアプリケーションの要求に対応できます。


仕様
スキャン性能
イメージセンサー 1280 × 960 CMOS
照明 白色のLEDドット & 赤色のLEDリング
フォーカシング クロスレーザー 650nm
読取シンボル 2D:QR Code, Micro QR Code, PDF.
1D:EAN-8, EAN-13, UPC-E, UPC-A, Code 128, UCC/EAN128, Interleaved 2 of 5, ITF-14, ITF-6, Matrix 2 of 5, CodaBar, Code 39, Code 93, ISSN, ISBN, Industrial 25, Standard 25, Plessey, Code11, MSI Plessey, AIM 128, ISBT 128, COOP 25, Deutsche14, Deutsche12.
最小分解能* ≥3mil
読み取り深度* Soldier180N:
40mm: 1D: 2mil; 2D: 3mil.
65mm: 1D: 3mil; 2D: 4mil.
80mm: 1D: 4mil; 2D: 5mil.
105mm: 1D: 4mil; 2D: 7mil.
150mm: 1D: 4mil; 2D: 10mil.
190mm: 1D: 5mil; 2D: 10mil.
225mm: 1D: 5mil; 2D: 12mil.
375mm: 1D: 8mil; 2D: 15mil.
500mm: 1D: 12mil; 2D: 20mil.
1000mm: 1D: 25mil; 2D: 40mil.
Soldier180S:
40mm: 1D: 2mil; 2D: 2mil.
65mm: 1D: 2mil; 2D: 2mil.
80mm: 1D: 2mil; 2D: 2mil.
105mm: 1D: 3mil; 2D: 3mil.
150mm: 1D: 3mil; 2D: 4mil.
190mm: 1D: 3mil; 2D: 4mil.
225mm: 1D: 3mil; 2D: 4mil.
375mm: 1D: 4mil; 2D: 7mil.
500mm: 1D: 6mil; 2D: 10mil.
1000mm: 1D: 15mil; 2D: 20mil.
モーショントレランス* 2m/s
読み取り角度** 回転: 360°, 傾斜: ±60°, 偏向: ±55°
視界角度 水平 38°, 垂直 28.7° 水平15.2°, 垂直 11.3°
最小コントラスト* 20%
仕様項目
通信インターフェース USB, RS232, 10M/100M Ethernet
動作電圧 10-30VDC
電流@24VDC 動作電流 180Ma (最大値), 4.32W
待ち受け 60mA
外観サイズ 45 ×59.2 ×25mm (最大値)
重量 140g
動作環境
動作温度 -20°C~50°C(-4°F~122°F)
保管温度 -40°C~70°C(-40°F~158°F)
湿度 5%~95% (結露なきこと)
環境光 0~100,000lux(自然光)
静電気対策 ±16 KV (大気放電); ±8 KV (直接放電)
耐落下性能 1.5m
防水・防塵性能 IP65
国際認証
国際認証 CE EMC Class B, FCC Part15 Class B, RoHS2.0
IEC62471, EN 60825-1:2014
スキャン性能
イメージセンサー
1280 × 960 CMOS
照明
白色のLEDドット & 赤色のLEDリング
フォーカシング
クロスレーザー 650nm
読取シンボル
2D:QR Code, Micro QR Code, PDF.
1D:EAN-8, EAN-13, UPC-E, UPC-A, Code 128, UCC/EAN128, Interleaved 2 of 5, ITF-14, ITF-6, Matrix 2 of 5, CodaBar, Code 39, Code 93, ISSN, ISBN, Industrial 25, Standard 25, Plessey, Code11, MSI Plessey, AIM 128, ISBT 128, COOP 25, Deutsche14, Deutsche12.
最小分解能*
≥3mil
読み取り深度*
Soldier180N:
40mm: 1D: 2mil; 2D: 3mil.
65mm: 1D: 3mil; 2D: 4mil.
80mm: 1D: 4mil; 2D: 5mil.
105mm: 1D: 4mil; 2D: 7mil.
150mm: 1D: 4mil; 2D: 10mil.
190mm: 1D: 5mil; 2D: 10mil.
225mm: 1D: 5mil; 2D: 12mil.
375mm: 1D: 8mil; 2D: 15mil.
500mm: 1D: 12mil; 2D: 20mil.
1000mm: 1D: 25mil; 2D: 40mil.
Soldier180S:
40mm: 1D: 2mil; 2D: 2mil.
65mm: 1D: 2mil; 2D: 2mil.
80mm: 1D: 2mil; 2D: 2mil.
105mm: 1D: 3mil; 2D: 3mil.
150mm: 1D: 3mil; 2D: 4mil.
190mm: 1D: 3mil; 2D: 4mil.
225mm: 1D: 3mil; 2D: 4mil.
375mm: 1D: 4mil; 2D: 7mil.
500mm: 1D: 6mil; 2D: 10mil.
1000mm: 1D: 15mil; 2D: 20mil.
モーショントレランス*
2m/s
読み取り角度**
回転: 360°, 傾斜: ±60°, 偏向: ±55°
視界角度
水平 38°, 垂直 28.7° 水平15.2°, 垂直 11.3°
最小コントラスト*
20%
仕様項目
通信インターフェース
USB, RS232, 10M/100M Ethernet
動作電圧
10-30VDC
電流@24VDC
動作電流 180Ma (最大値), 4.32W
待ち受け 60mA
外観サイズ
45 ×59.2 ×25mm (最大値)
重量
140g
動作環境
動作温度
-20°C~50°C(-4°F~122°F)
保管温度
-40°C~70°C(-40°F~158°F)
湿度
5%~95% (結露なきこと)
環境光
0~100,000lux(自然光)
静電気対策
±16 KV (大気放電); ±8 KV (直接放電)
耐落下性能
1.5m
防水・防塵性能
IP65
国際認証
国際認証
CE EMC Class B, FCC Part15 Class B, RoHS2.0
IEC62471, EN 60825-1:2014
ダウンロード
仕様書
  • NLS-Soldier180_Datasheet_APAC_JP.pdf
    NLS-Soldier180_Datasheet_APAC_JP.pdf

    言語: 日本語
