該掃描器採用 1280×960、1600×1200萬像素圖像感測器，可解碼更高精度的條碼。採用Newland最新一代工業解碼演算法，對鐳雕和點陣條碼等 DPM 條碼具有很強的解碼能力。
透過液體透鏡的自動對焦，Soldier180 能夠實現快速有效的對焦控制，具有高度的靈活性。
提供N、S等距離和角度版本，以及偏振版本設備，可滿足不同的應用要求。
配備智慧光源切換功能，能夠根據解碼效果進行光源類型的自動調整。通過配置軟體NSet，可以對掃描器的功能進行多樣化的配置。

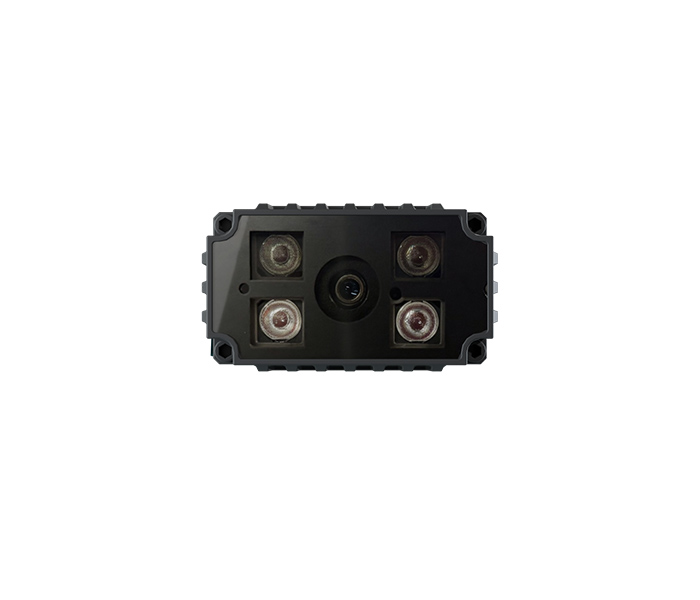

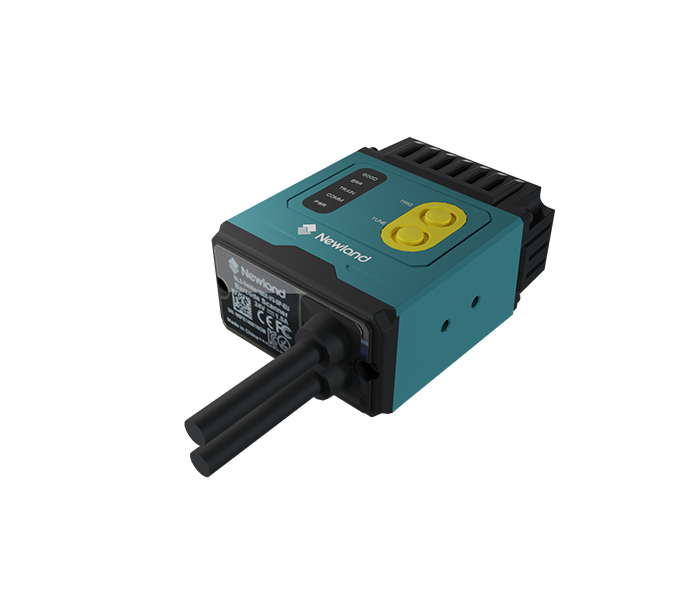

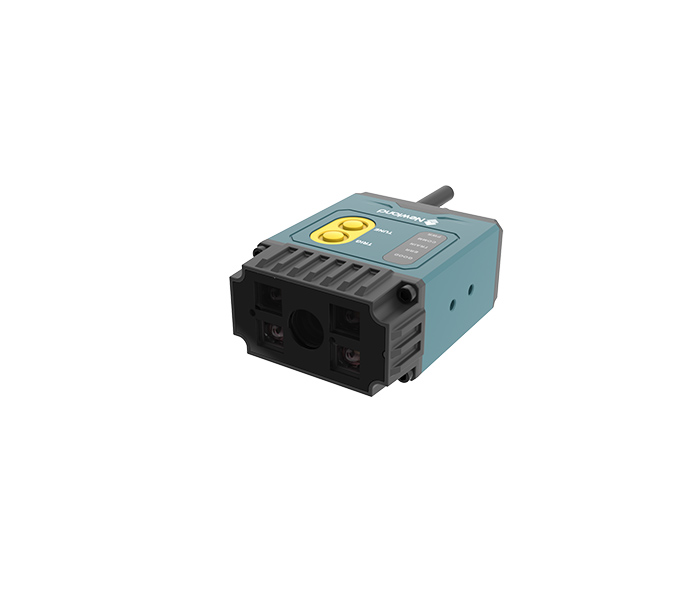

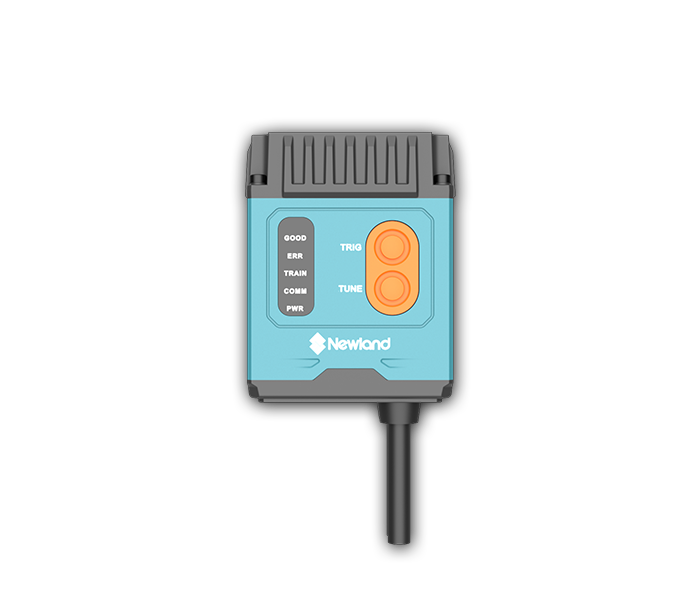

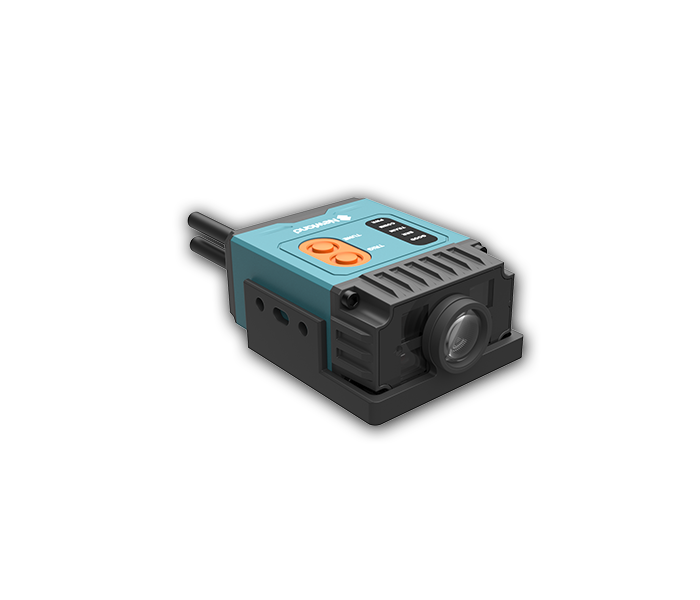

這款固定式條碼掃描器 Soldier180 結構小巧，但功能卻非常強大。它具備 IP64 防護等級，適用於各種複雜環境和相對緊湊的工業環境。
掃描性能 | 設備類型 | Soldier180W: mega-pixel Sub model type: Soldier180W-SP: long-distance type Soldier180W-NP: standard type Soldier180E: 2 mega-pixel Sub model type: Soldier180E-SP: long-distance type Soldier180E-NP: standard type |
| 圖像感測器 | CMOS image sensor | |
| 像素 | Soldier180W: 1280 × 960 pixels Soldier180E: 1600 × 1200 pixels |
|
| Focus | Liquid lens | |
| 照明 | Soldier180W/Soldier180E: 4 High-intensity red LEDs(標準) Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (可選) |
|
| 偏振 | Half polarized(標準) | |
| 有效焦距 | 13.7mm(Soldier180W-SP/Soldier180E-SP) 6.8mm(Soldier180W-NP/Soldier180E-NP) |
|
| 識讀碼制 | 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12 2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR |
|
| 視場角度 | 水準:15.2°(Soldier180W-SP/Soldier180E-SP) 垂直: 11.3°(Soldier180W-NP/Soldier180E-NP) |
|
| 識讀精度 | Soldier180W: 1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP) 2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP) Soldier180E: 1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP) 2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP) |
|
| 識讀距離 | Soldier180W: 40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP) Soldier180E: 40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP) |
|
| 運動容差 | 2m/s | |
| 最小對比度 | ≥25% |
機械/電氣參數 | 通訊介面 | RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP |
| 電流@24VDC | 工作電流: 200mA (最大值) 待機電流: 70mA |
|
| 外觀尺寸 | 45(W) × 59.2(D) × 25(H) mm | |
| 重量 | 185g | |
| 提示 | Buzzer,LED | |
| 輸入 | Minimum ON voltage:±5V;Maximum rated voltage: ±30V; 2 inputs. | |
| 輸出 | Maximum ratedcurrent：50mA per channel;Maximumvoltage(OFFstate): ±30V; 2 outputs. |
環境參數 | 工作溫度 | -20°C 至 50°C (-4°F 至 122°F) |
| 儲存溫度 | -40°C 至 70°C (-40°F 至 158°F) | |
| 工作濕度 | 5% 至 95% (無凝結) | |
| ESD | ±16 KV (非接觸放電); ±8 KV (接觸放電) | |
| 密封等級 | IP65 |
配件 | 線纜: Ethernet cable, RS232 + I/Ocable 適配器: Input 100~240V, output DC 24V/1.5A 其它: Fixed bracket, Diffuser(可選), Reflector(可選), Magnifier(可選) |
| 設備類型 | |
|---|---|
| Soldier180W: mega-pixel Sub model type: Soldier180W-SP: long-distance type Soldier180W-NP: standard type Soldier180E: 2 mega-pixel Sub model type: Soldier180E-SP: long-distance type Soldier180E-NP: standard type |
|
| 圖像感測器 | |
|---|---|
| CMOS image sensor | |
| 像素 | |
|---|---|
| Soldier180W: 1280 × 960 pixels Soldier180E: 1600 × 1200 pixels |
|
| Focus | |
|---|---|
| Liquid lens | |
| 照明 | |
|---|---|
| Soldier180W/Soldier180E: 4 High-intensity red LEDs(標準) Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (可選) |
|
| 偏振 | |
|---|---|
| Half polarized(標準) | |
| 有效焦距 | |
|---|---|
| 13.7mm(Soldier180W-SP/Soldier180E-SP) 6.8mm(Soldier180W-NP/Soldier180E-NP) |
|
| 識讀碼制 | |
|---|---|
| 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12 2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR |
|
| 視場角度 | |
|---|---|
| 水準:15.2°(Soldier180W-SP/Soldier180E-SP) 垂直: 11.3°(Soldier180W-NP/Soldier180E-NP) |
|
| 識讀精度 | |
|---|---|
| Soldier180W: 1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP) 2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP) Soldier180E: 1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP) 2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP) |
|
| 識讀距離 | |
|---|---|
| Soldier180W: 40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP) Soldier180E: 40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP) |
|
| 運動容差 | |
|---|---|
| 2m/s | |
| 最小對比度 | |
|---|---|
| ≥25% | |
| 通訊介面 | |
|---|---|
| RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP | |
| 電流@24VDC | |
|---|---|
| 工作電流: 200mA (最大值) 待機電流: 70mA |
|
| 外觀尺寸 | |
|---|---|
| 45(W) × 59.2(D) × 25(H) mm | |
| 重量 | |
|---|---|
| 185g | |
| 提示 | |
|---|---|
| Buzzer,LED | |
| 輸入 | |
|---|---|
| Minimum ON voltage:±5V;Maximum rated voltage: ±30V; 2 inputs. | |
| 輸出 | |
|---|---|
| Maximum ratedcurrent：50mA per channel;Maximumvoltage(OFFstate): ±30V; 2 outputs. | |
| 工作溫度 | |
|---|---|
| -20°C 至 50°C (-4°F 至 122°F) | |
| 儲存溫度 | |
|---|---|
| -40°C 至 70°C (-40°F 至 158°F) | |
| 工作濕度 | |
|---|---|
| 5% 至 95% (無凝結) | |
| ESD | |
|---|---|
| ±16 KV (非接觸放電); ±8 KV (接觸放電) | |
| 密封等級 | |
|---|---|
| IP65 | |
| 線纜: Ethernet cable, RS232 + I/Ocable 適配器: Input 100~240V, output DC 24V/1.5A 其它: Fixed bracket, Diffuser(可選), Reflector(可選), Magnifier(可選) |
|
